一、 投影及三视图

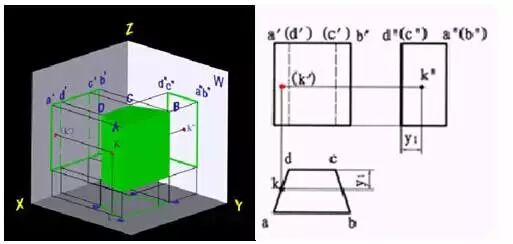

    三视图:正视图(上左)、侧视图(上右)、俯视图(下)

    三视图在使用是不一定完整,可能只出现其中两个。

    有剖视符号的情况下,按照符号所示方向看物体,无剖视符号时,一般习惯的看图方向是:

    侧视图在正视图的右侧时,表示是站在正视图中物体的右侧向左看;

    侧视图在正视图的左侧时,表示是站在正视图中物体的左侧向右看;

    俯视图表示从上向下看到的正视图中的物体

    看图方向的正确至关重要,决定了装配方向的正确与否,由于详图绘制人员的个体差异,选择表达方式上会有所差异,需要在图面上相互印证,如有不一致处及时和制图人员沟通确认。

二、 剖面符号和断面符号

1. 断面符号

表示从符号处剖开看到的断面,不表示断面后方的其他东西;

2. 剖面符号

表示从符号处剖开看到的断面及断面后方的其他东西;


看物的方向是从粗线朝文字的方向看。粗线表示人的眼睛,文字表示看的朝向。

三、 索引符号及节点符号

1. 不带剖视方向的索引

左边为索引,右边为对应的节点,表示将圈画中的部分放大绘制细节。中的字母a表示参看节点,底下的“—”表示“在本图中”,如果节点详图不在本图中,就写对应的图纸编号,比如“详图-09”或“09”等。

有时也直接索引出来后直接放大,不用到节点符号,如下图:

1. 带剖视符号的索引

与剖()面符号类似,看物的方向是从粗线朝细线的方向看。粗线表示人的眼睛,细线表示看的朝向。

四、 对称符号


五、焊缝符号

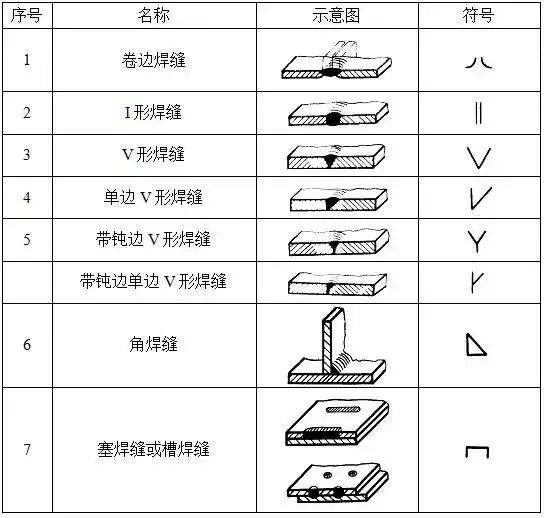

焊缝基本符号(常用):表示焊缝横截面形状的符号

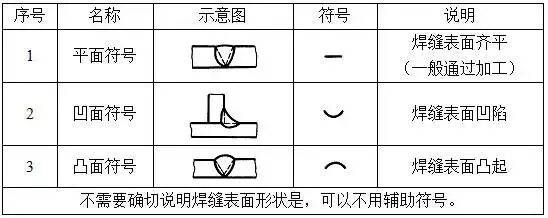

辅助符号:表示焊缝表面形状特征的符号

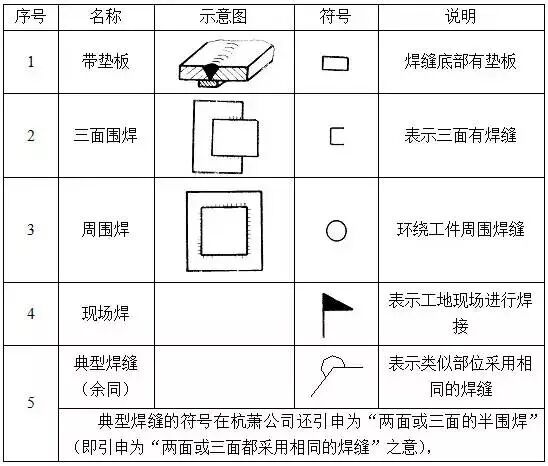

补充符号:补充说明焊缝的某些特征而采用的符号

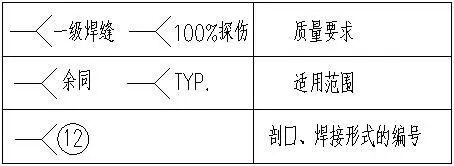

尾注:是对焊缝的要求进行备注,一般说明质量等级,适用范围、剖口工艺的具体编号等

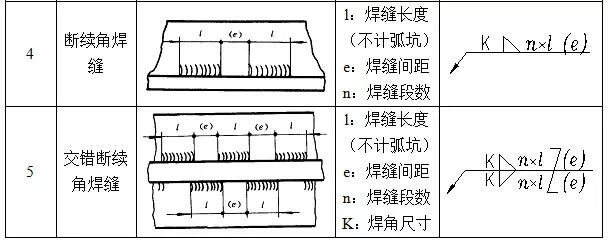

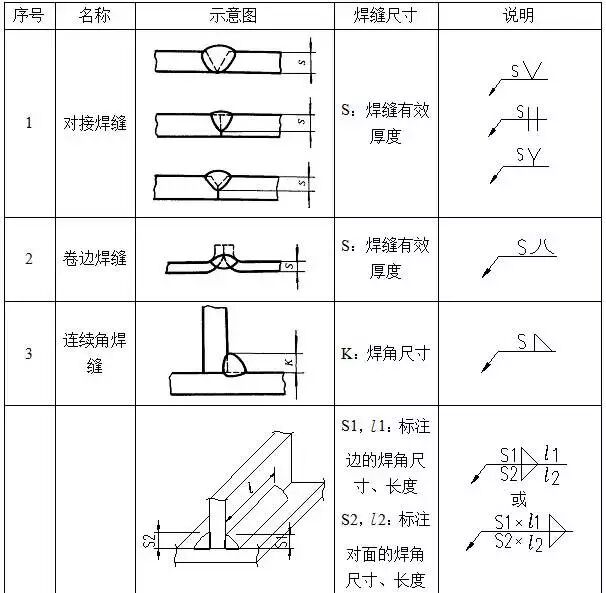

焊缝尺寸的标注

说明:当无焊缝长度尺寸是表示焊缝是通长连续的;当对接焊缝(含角对接组合焊缝)无有效深度的尺寸标注时,表示全熔透。

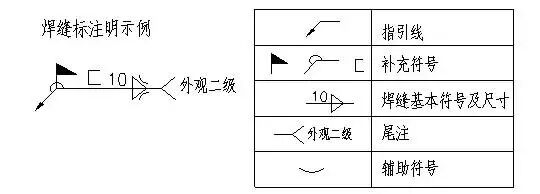

焊缝表达举例:

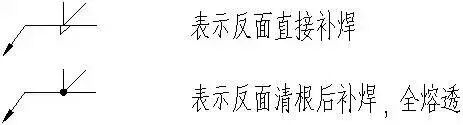

其他表达方式:

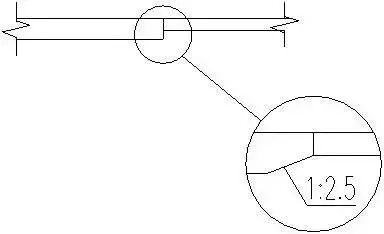

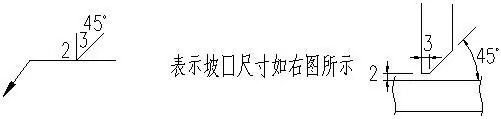

直接在图上表达坡口形状尺寸的方法:

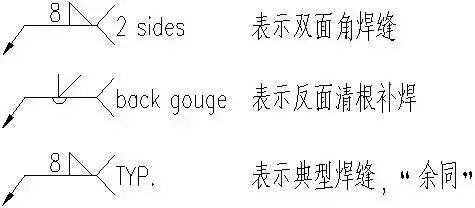

在国外图纸中的一些表达方式:

另外美国图纸很多仍采用英制单位,在看图确定焊缝尺寸是需要进行换算:

英寸(1= 25.4mm

1/16=1.6mm  1/8=3.2mm  1/4=6.4mm  1/2=12.7mm

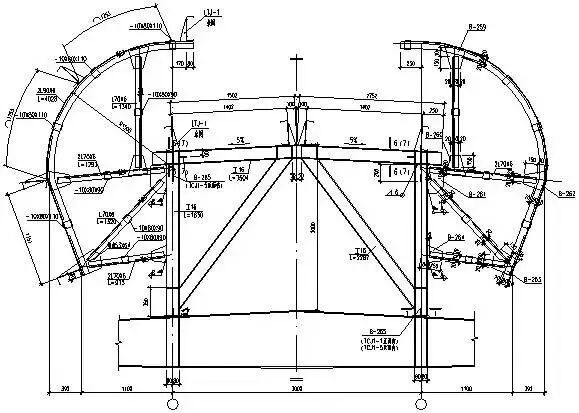

(1) 锅炉钢结构中的一些表达方式:


六、尺寸标注*

1. 工作点、组立点、检查点的概念

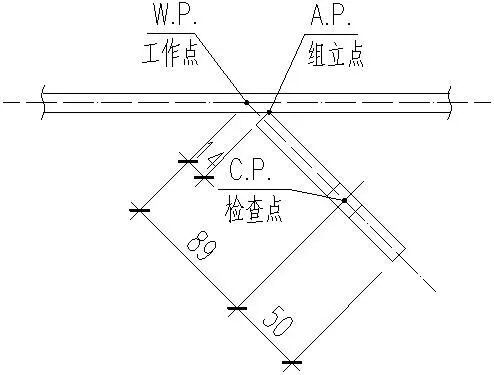

(1W.P.(Working Point) 工作点

 结构设计师最关心的点构件轴力的交点,一般为构件的中心线的交点。

(2A.P.Assembling Point) 组立点

 装配工人最关心的点零件边与构件边的交点。特别是板片与构件斜交时,此点尤为重要。

(3C.P. (Check Point) 检查点

 质检人员最关心的点一般为螺栓孔的位置。而w.p.c.p.之间的尺寸即是 质检人员对构件成品要检查的尺寸因为此处的制作误差,对构件的安装影响最大。

在实际的详图中,这些点不一定作标记,或统统用W.P.代表,但看图人的心中要作区分,装配的人看A.P.,自检和他检的时量取C.P.

2. 主尺寸与分尺寸

主尺寸优先于尺寸,主尺寸是次尺寸的基准;主尺寸需要封闭,次尺寸不需要封闭。

具体来讲,主尺寸是指:柱身的标高、楼面的分界标高、分界标注,构件的外轮廓线;

梁的两端连接柱的轴线距离、梁的外轮廓线、两端螺栓孔之间距离、与之连接的次梁中心线等。次尺寸是指:板厚、牛腿高度、加劲板定位、以楼面引出的螺栓孔定位等

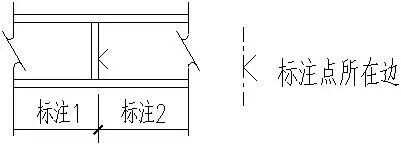

标注侧的辅助符号:

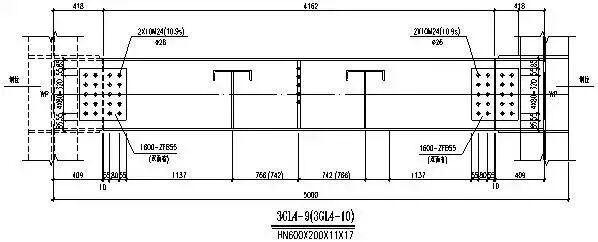

标注举例
